[2025.12.02] Unreal_7기 4일차 | 레벨 디자인

레벨 디자인

---

레벨 기획

그 동안 배운 캐릭터 움직임 구현, 콜리젼 오버랩 이벤트, 액터의 이동 기능 등을 활용하여 온리업 같은 점프 맵

레벨 이벤트

1. 움직이는 차량 배치

움직이는 차량이 유저에 이동을 방해하는 목적

• 사용 기능
  • 콜리젼 히트 : 이벤트로 움직이는 차량에 닿을시 날라감.
  • 액터 움직임 : 타임라인 블루프린트를 활용 하여 위아래로 패트롤

2. 엘리베이터 플랫폼

퍼즐 요소 목적

• 사용 기능
  • 콜리젼 오버랩 : 콜리젼 박스를 통해 주변에 오버랩 시 플랫폼 활성화
  • 액터 움직임  : 타임라인 블루프린트를 활용 하여 위아래로 패트롤

3. 점프 패드

높은 발판 및 높은 점프 목적

• 사용 기능
  • 히트 이벤트 : 히트 할 시 캐릭터를 일정 백터로 날려 버리는 기능

---

1. 움직이는 차량 배치

1-1. 차량 블루프린트 생성 및 스태틱 매쉬 생성



- BluePrint 폴더에 폰 클래스 액터 생성 (BP_Car)



- 블루프린트에 들어가서 뷰포트에서 Box Collision 생성 그 하위에 Static Mesh Component 생성



- Static Mesh Component 에 차량 스태틱 메시 삽입

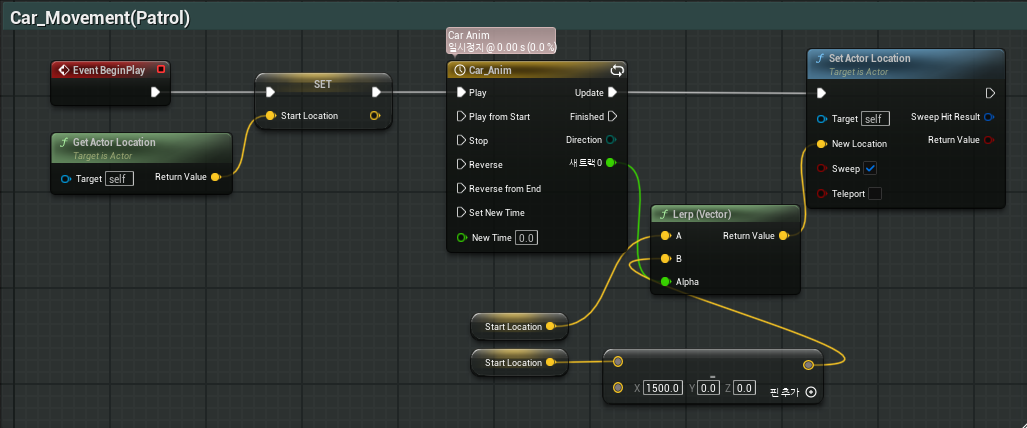

- 차량 패트롤 구현

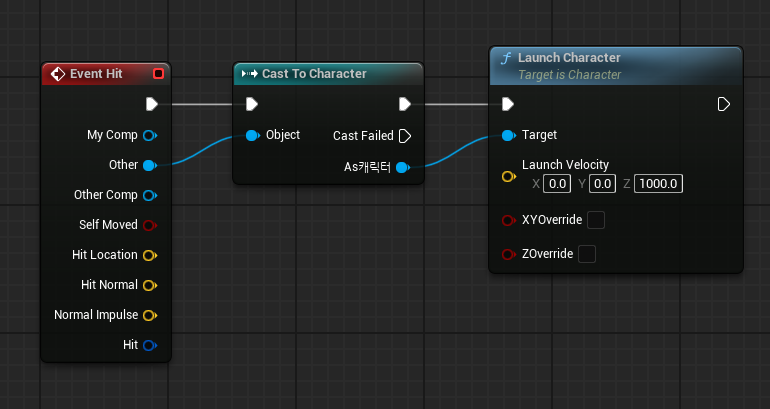

- 오버랩 이벤트 구현

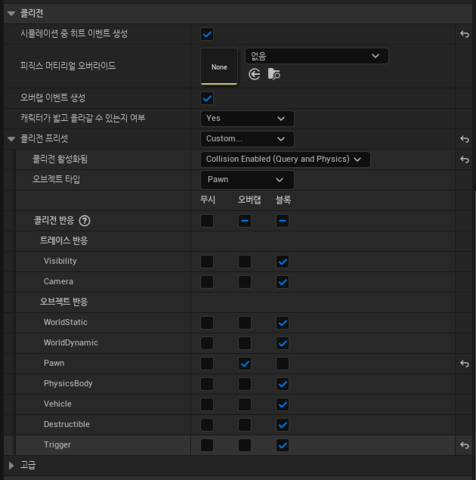

 Box Collision 세팅



2. 엘리베이터 플랫폼

이전 단계의 시작과 똑같이 엘리베이터 스테틱 메시 생성 후 InterpToMovement, FloatingPawnMovement 컴포넌트 생성

• InterpToMovement 클리 후 디테일 창에서 "비헤이비어 > 비헤이비어 타입 Ping Pong" 설정으로 움직임 반복



블루프린트 구현

• Add Timeline, Lerp(Vector), Set Actor Location 으로 멜리베이터 플랫폼의 이동 애니메이션 구현

버튼 기능



BP_Button 을 액터 클래스 타입으로 생성

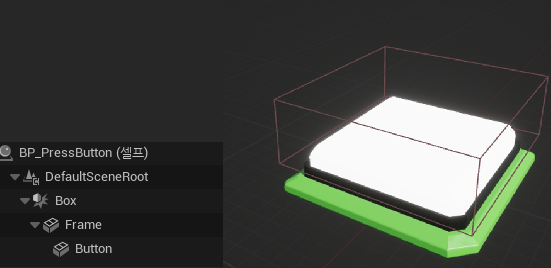

컴포넌트

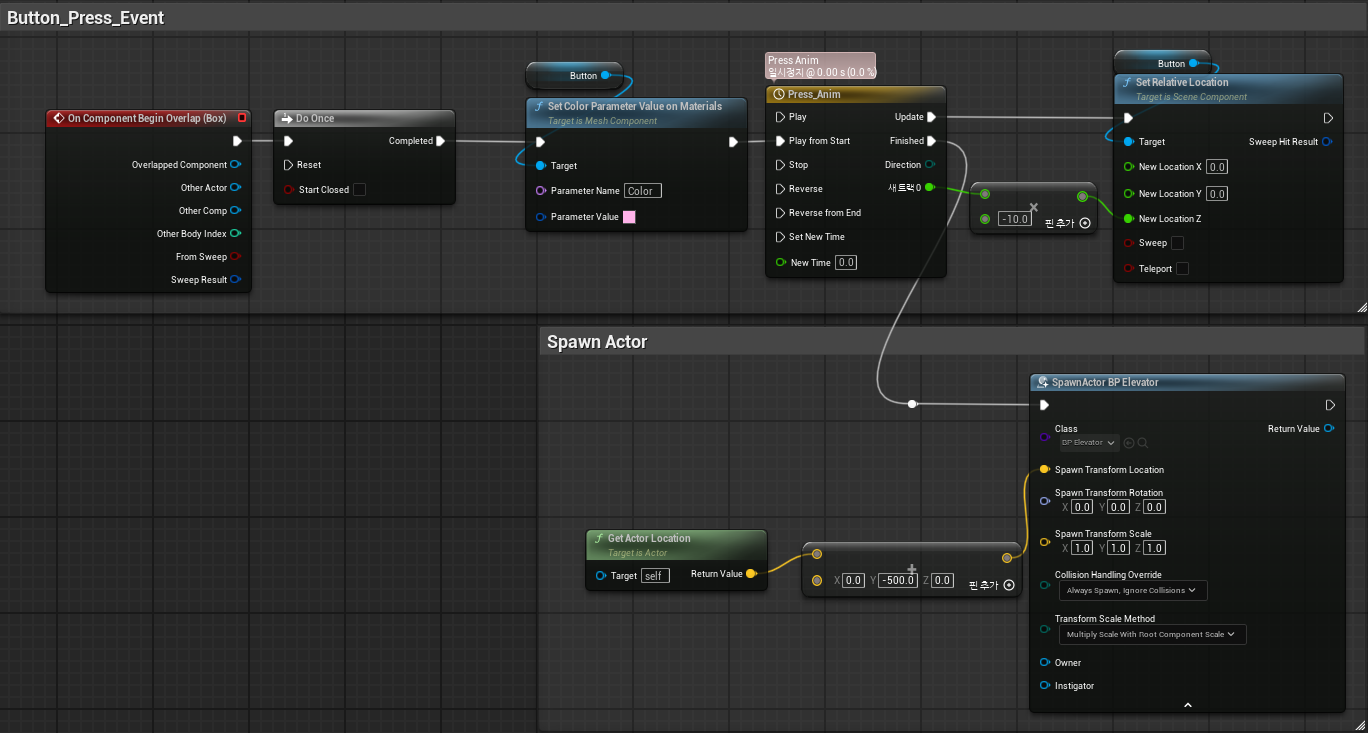

블루프린트 구현



3. 점프 패드

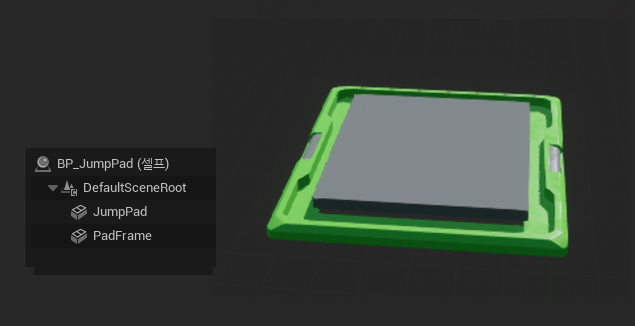

컴포넌트

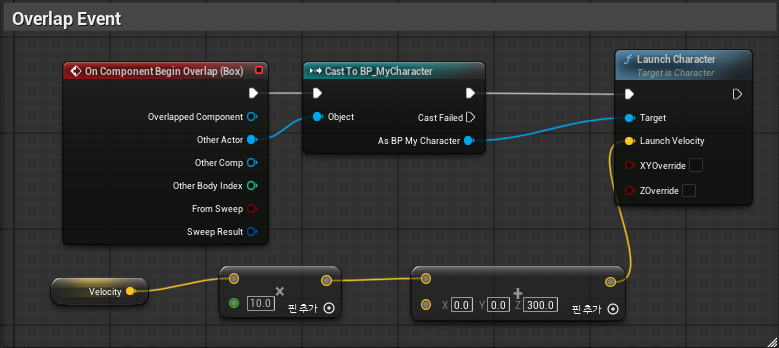

블루프린트 구현



추가 세팅

캐릭터가 공중에서 컨트롤이 거의 안돼서 캐릭터의 공중 이동속도 증가

컴포넌트 창에서 " 캐릭터 무브먼트"선택 후 디테일 창에서 "대기 컨트롤" 0.5로 변경
